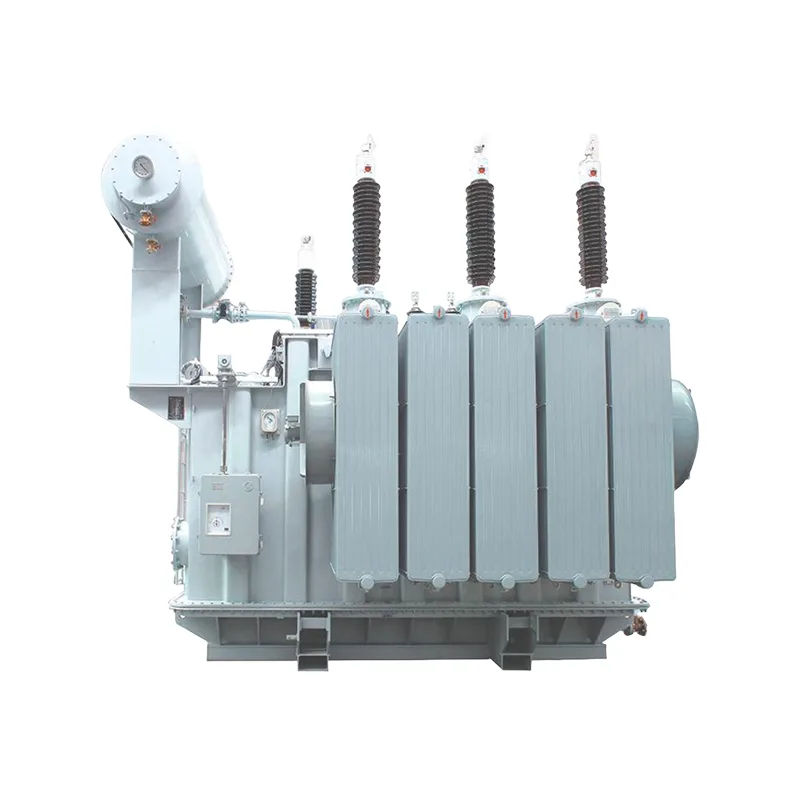

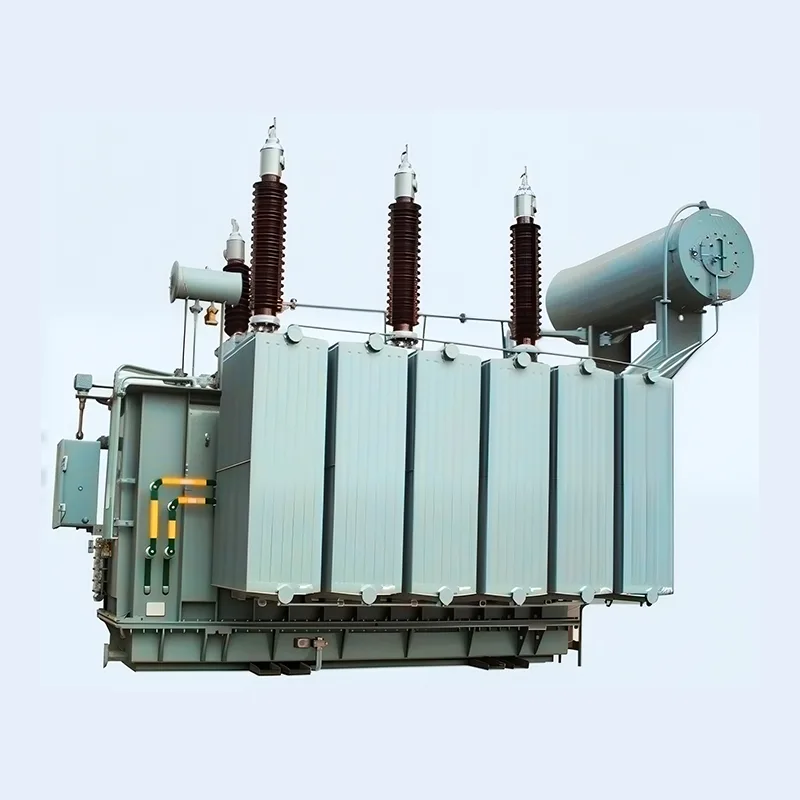

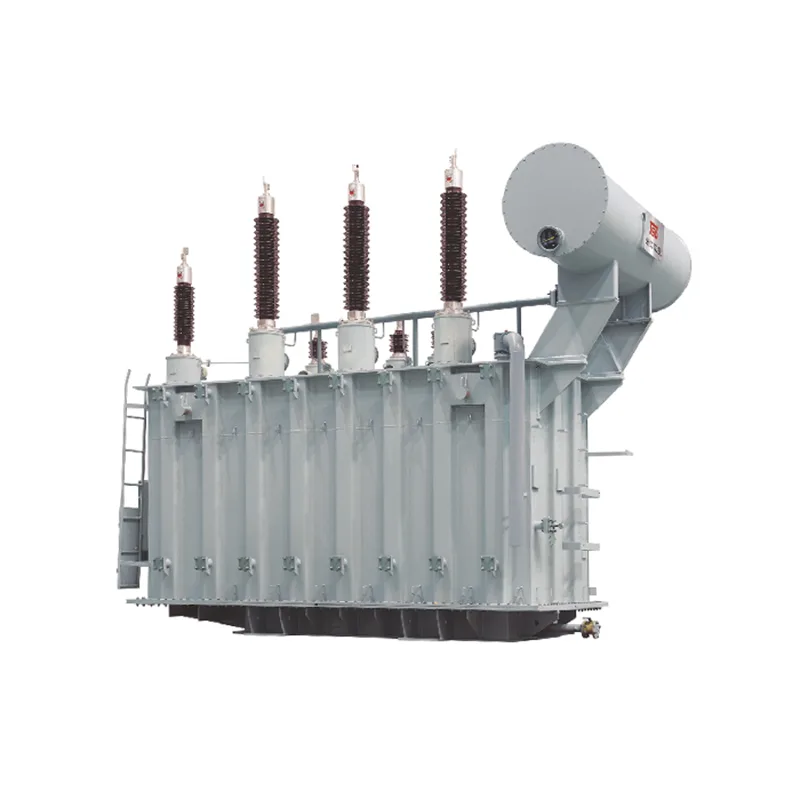

Máy biến áp điện ngâm dầu 110KV

Dahu Electric là nhà sản xuất và cung cấp Máy biến áp điện ngâm dầu 110KV chuyên nghiệp tại Trung Quốc. Sản phẩm này có độ ổn định cao, tiết kiệm chi phí và hiệu suất đáng tin cậy, phù hợp cho các nhà máy điện, trạm biến áp cũng như các doanh nghiệp công nghiệp, khai thác mỏ và hóa dầu lớn.

Gửi yêu cầu

Mô tả Sản phẩm

Chi tiết sản phẩm

1. Máy biến áp cao áp, sử dụng phần mềm phân tích Toshiba của Nhật Bản và các quy trình tính toán và xác nhận độc đáo của công ty chúng tôi. Để đảm bảo hiệu suất của sản phẩm, chúng tôi thiết kế và thử nghiệm lõi, cuộn dây, thân máy, dây dẫn, thùng dầu và các bộ phận khác của máy biến áp ngâm dầu 110KV.

2. Sản phẩm SSZ11-40000/110 của chúng tôi đã vượt qua khả năng chịu lực ngắn mạch và tất cả các thử nghiệm điển hình thông thường của Trung tâm Giám sát và Kiểm tra Chất lượng Máy biến áp Quốc gia.

3. Sản phẩm này có đặc tính ổn định, kinh tế, độ tin cậy và bảo vệ môi trường, phù hợp cho các nhà máy điện, trạm biến áp và các doanh nghiệp công nghiệp, khai thác mỏ và hóa dầu lớn.

Ưu điểm sản phẩm

1, Cấu trúc kín và cách nhiệt hoàn toàn có thể đảm bảo an ninh cho con người.

2, Kinh tế và hiệu quả để giảm tổn thất mạng và chi phí vận hành.

Máy biến áp điện ngâm dầu 3、110KV không chỉ được sử dụng cho mạng vòng mà còn cho thiết bị đầu cuối.

4. Tổn thất thấp, tiếng ồn thấp, hiệu suất vượt trội.

5, Nhiệt độ thấp, khả năng quá tải.

6, Máy biến áp sử dụng cấu trúc đặc biệt và ưu điểm vượt trội của nó là chất lượng cao.

Thông số kỹ thuật

Máy biến áp hai cuộn dây 6300kVA~120000kVA có NVTC

Công suất định mức (kVA)	Điện áp định mức và phạm vi khai thác			Vectơ nhóm	Không-loa dòng chảy xấu (%)	Điện áp trở kháng (%)	Tổn thất không tải (kW)	Về tổn thất tải (kW)
Công suất định mức (kVA)	Vokage cao	Phạm vi khai thác	Điện áp thấp	Vectơ nhóm	Không-loa dòng chảy xấu (%)	Điện áp trở kháng (%)	Tổn thất không tải (kW)	Về tổn thất tải (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10,5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	14-12	68	320
120000					0.34	14-12	84.8	397

Máy biến áp ba cuộn dây 6300kVA ~ 100000kVA có NVTC

Đã xếp hạng dung tích (kVA)	Điện áp định mức và phạm vi khai thác			Vectơ grOA	No-lond dòng chảy (%)	Điện áp trở kháng (%)		Không tải tổn thất (kW)	Đang tải tổn thất (kW)
Đã xếp hạng dung tích (kVA)	Điện áp cao	Điện áp trung thế	Điện áp thấp	Vectơ grOA	No-lond dòng chảy (%)	Bước lên	Bước xuống	Không tải tổn thất (kW)	Đang tải tổn thất (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10,5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17,5-18,5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Máy biến áp hai cuộn dây 6300kVA ~ 100000kVA có OLTC

Đã xếp hạng dung tích (kVA)	Điện áp định mức và phạm vi khai thác			Vectơ nhóm	Không tải hiện tại (%)	Trở kháng biểu quyết (%)	Không thua lỗ (kW)		Về tổn thất tải (kW)
	đồ cao cấp	Phạm vi khai thác	Điện áp thấp0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Máy biến áp ba cuộn dây 6300kVA ~ 100000kVA có OLTC

Đã xếp hạng dung tích (kVA)	Điện áp định mức và phạm vi khai thác			Vectơ nhóm	Không tải hiện hành (%)	Điện áp trở kháng (%)	Không tải tổn thất (kW)	Đang tải tổn thất (kW)
Đã xếp hạng dung tích (kVA)	cao cấp	Điện áp trung bình	Điện áp thấp	Vectơ nhóm	Không tải hiện hành (%)	Điện áp trở kháng (%)	Không tải tổn thất (kW)	Đang tải tổn thất (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17,5~18,5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
