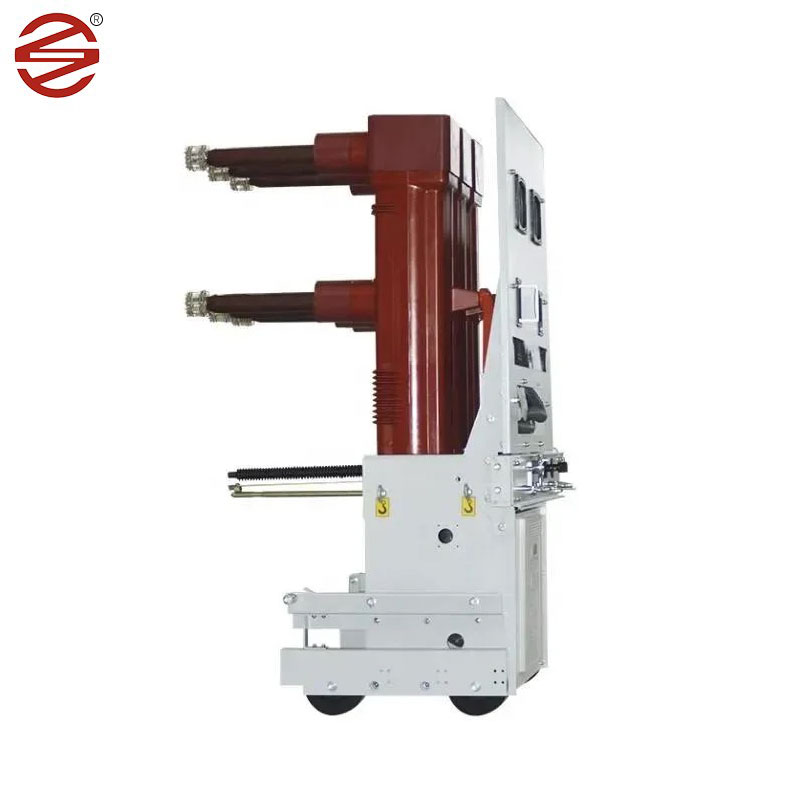

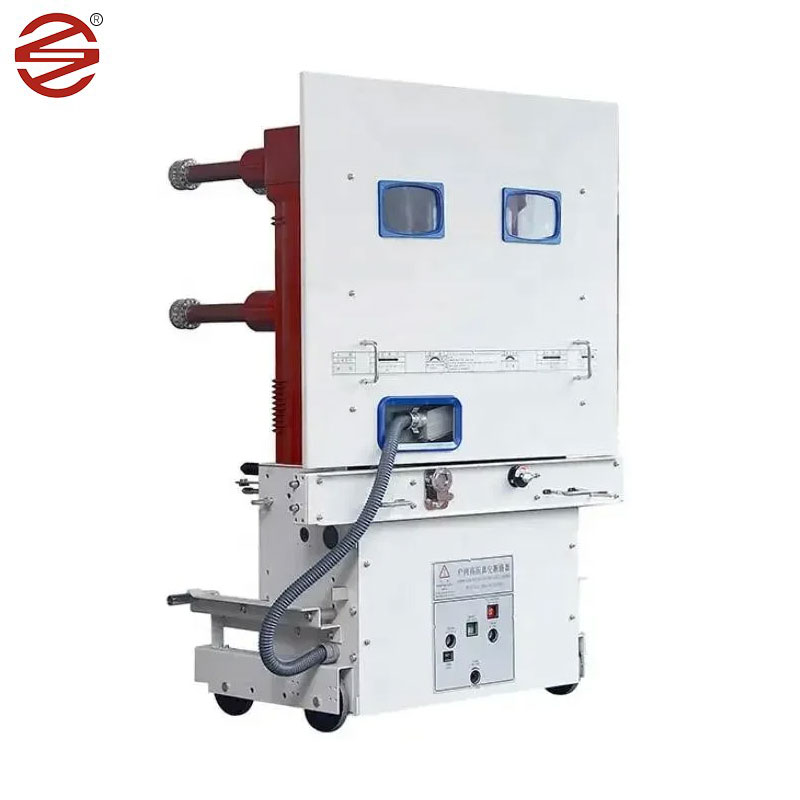

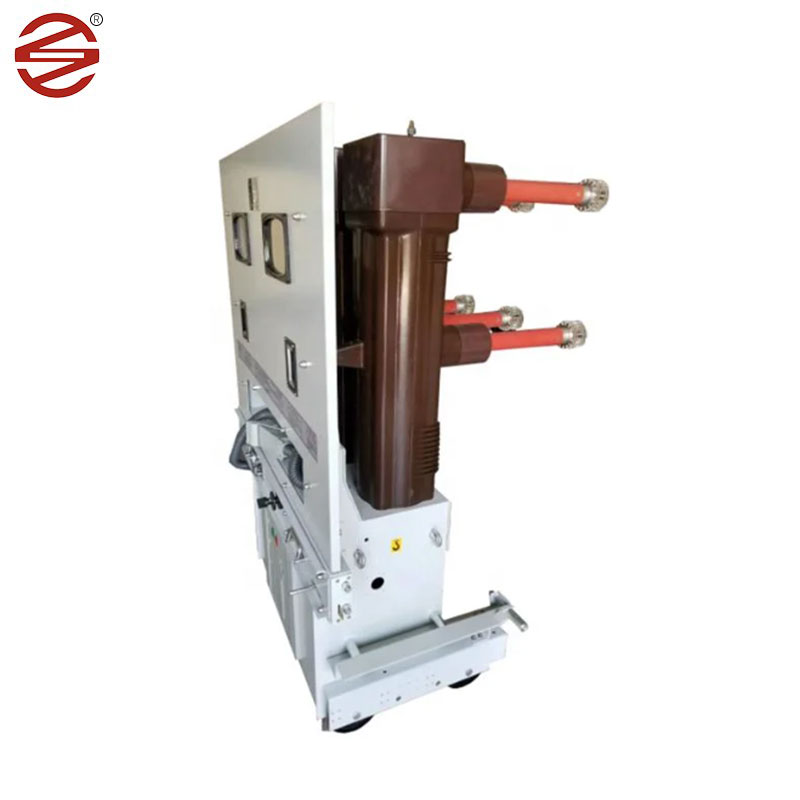

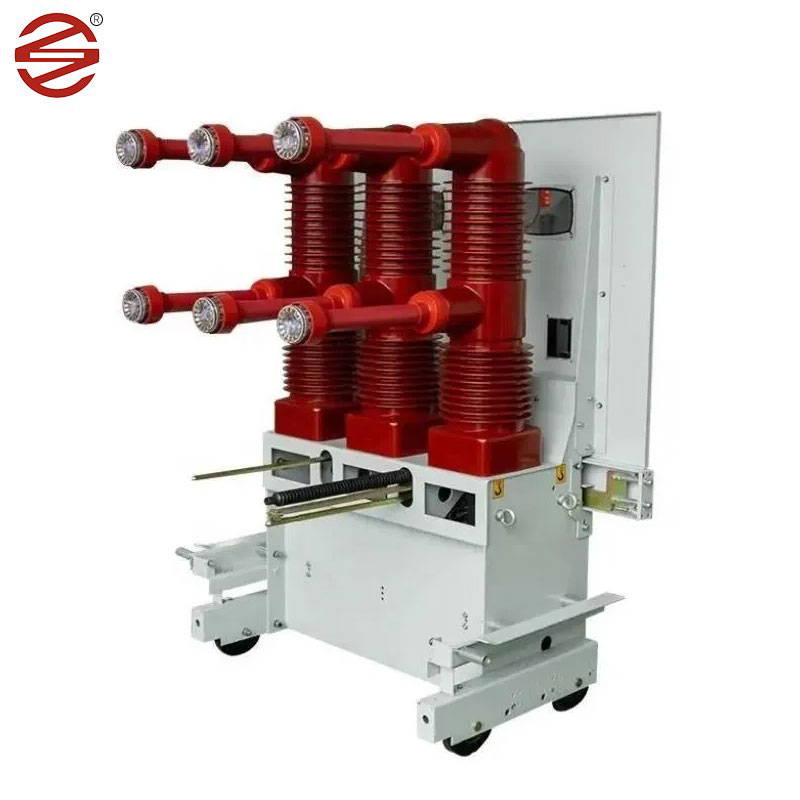

Bộ ngắt mạch chân không 40,5kv

Bộ ngắt mạch chân không 40,5kV được sản xuất bởi Dahu Electric phù hợp với hệ thống AC 50Hz, 40,5kV ba pha. Nó có thể được sử dụng cho các doanh nghiệp công nghiệp và khai thác, các nhà máy điện và trạm biến áp làm dòng tải chuyển đổi, dòng điện quá tải hiện tại và phù hợp cho các dịp hoạt động thường xuyên. Bộ ngắt mạch này áp dụng cấu trúc sắp xếp lên xuống, giúp giảm hiệu quả độ sâu của bộ ngắt mạch. Và áp dụng cấu trúc cách nhiệt tổng hợp, buồng dập tắt hồ quang ba pha và cơ thể tích điện liên quan được phân tách bằng ba vỏ cách nhiệt nhựa epoxy độc lập.

Gửi yêu cầu

Mô tả Sản phẩm

Sau khi sử dụng cấu trúc cách nhiệt tổng hợp, bộ ngắt mạch chân không 40,5kV đáp ứng các yêu cầu về khoảng cách không khí và khoảng cách leo trong điều kiện vận hành bình thường và giảm hiệu quả khối lượng của bộ ngắt mạch, bộ ngắt chân không vòng dẫn chính và kết nối dẫn điện động và tĩnh được cài đặt trong hình trụ cách điện, do đó chỉ là 300mm. Các kết nối điện mạch chính là tất cả các kết nối cố định với độ tin cậy cao.

Chi tiết sản phẩm

Cơ chế mô -đun

Thiết kế cơ chế mô -đun, cấu trúc tiêu chuẩn cao;

Cơ chế dễ dàng lắp ráp / tháo rời và dễ bảo trì;

Độ tin cậy cao với số lượng phần ít hơn

Tay cầm sạc tích hợp, làm cho hoạt động thuận tiện và dễ dàng

Cực kiểu chậu

Vật liệu cách điện thân thiện với môi trường, PA66 cung cấp trọng lượng nhẹ, hiệu suất điện môi cao;

Có thể tái chế và dễ dàng xử lý sau vòng đời sản phẩm;

Chi phí hiệu quả và đáng tin cậy;

Bộ ngắt mạch chân không

Đáp ứng đầy đủ các yêu cầu của các tiêu chuẩn IEC và GB;

Hoàn thành lồng vào nhau, ngăn ngừa sai lệch và cung cấp an toàn trong hoạt động;

Thiết kế mô -đun, rút ngắn thời gian giao hàng;

Rebound mở đầu và hiệu suất tuyệt vời;

Lợi thế hiệu suất

Sản phẩm được trang bị cơ chế vận hành nam châm vĩnh cửu có thể sử dụng được, cơ chế được trang bị nam châm vĩnh cửu, bởi nam châm vĩnh cửu để cung cấp lực giữ, do đó công tắc được duy trì ở trạng thái mở và đóng, so với cơ chế hoạt động của lò xo.

Thông số kỹ thuật chính

dự án		đơn vị	Tham số
Điện áp định mức		KV	40.5
Xếp hạng hiện tại		A	1250		1600	2000、2500
Xếp hạng ngắn mạch ngắn mạch		các	25	31.5	25	31.5
Dòng điện ổn định động (giá trị cực đại)		các	63	80	63	80
Dòng điện ổn định nhiệt 4S		các	25	31.5	25	31.5
Dòng điện làm ngắn mạch được xếp hạng (giá trị cực đại)		các	63	80	63	80
Thời gian phá vỡ của dòng điện ngắn mạch được xếp hạng		Thời gian	20
Trình tự hoạt động được đánh giá			O-0.3 S-CO-180 S-CO
Xếp hạng cách nhiệt mức độ	Tần số điện 1 phút chịu được điện áp	KV	95
	Lightning Impulse chịu được điện áp (giá trị cực đại)		185
Cuộc sống cơ học		Thời gian	10000
Xếp hạng mở ngân hàng tụ điện đơn và hiện tại		A	630
Xếp hạng Ngân hàng Tụ điện trở lại hiện tại		A	400
Động cơ lưu trữ năng lượng Điện áp định mức		V	AC 、 DC: 110; 220
Sức mạnh định mức của động cơ lưu trữ năng lượng		W	≤230
Thời gian lưu trữ năng lượng của động cơ lưu trữ năng lượng		S	≤15
Điện áp định mức của cuộn dây đóng và mở		V	DC: 110; 220
Xếp hạng hiện tại của cuộn dây đóng và mở		A	1,05 (110V) 0,96 (220v)
Liên hệ mở		mm	20 ± 2
Liên hệ đột quỵ		mm	7,5 ± 1,5
Sự kết hợp ba pha của các giai đoạn khác nhau		bệnh đa xơ cứng	2
Thời gian kết thúc thời gian tiếp xúc		bệnh đa xơ cứng	3
Điện trở mạch chính (không bao gồm tiếp xúc tường)		Đứa bé	≤40
