Máy hút bụi ngoài trời

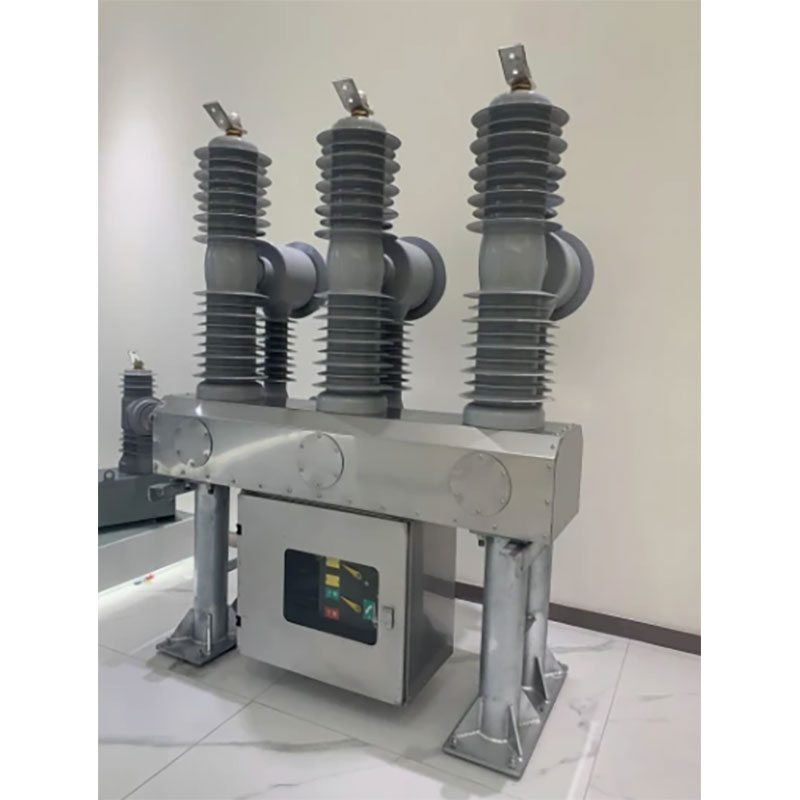

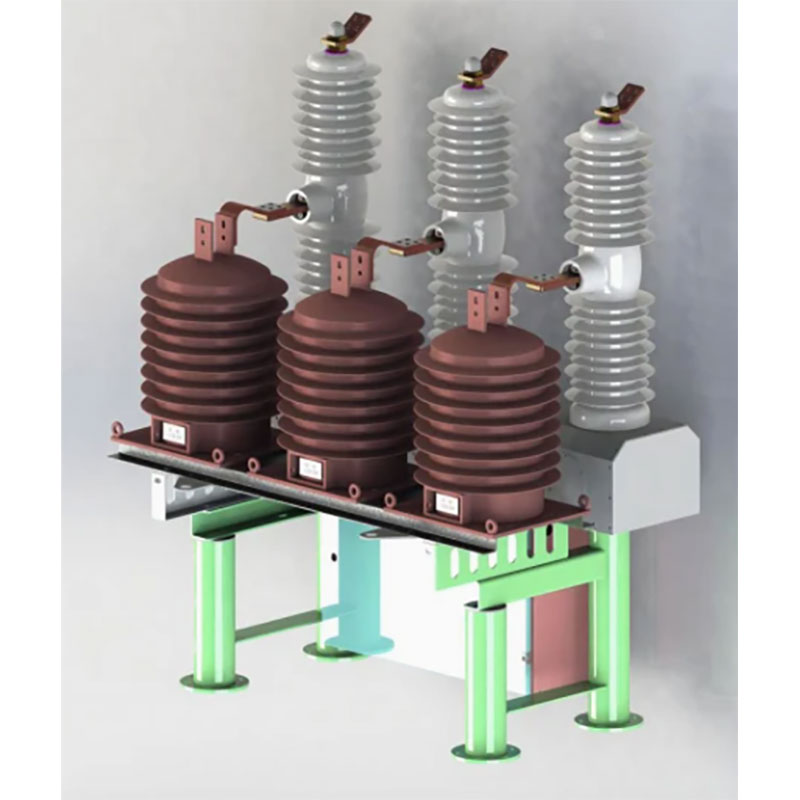

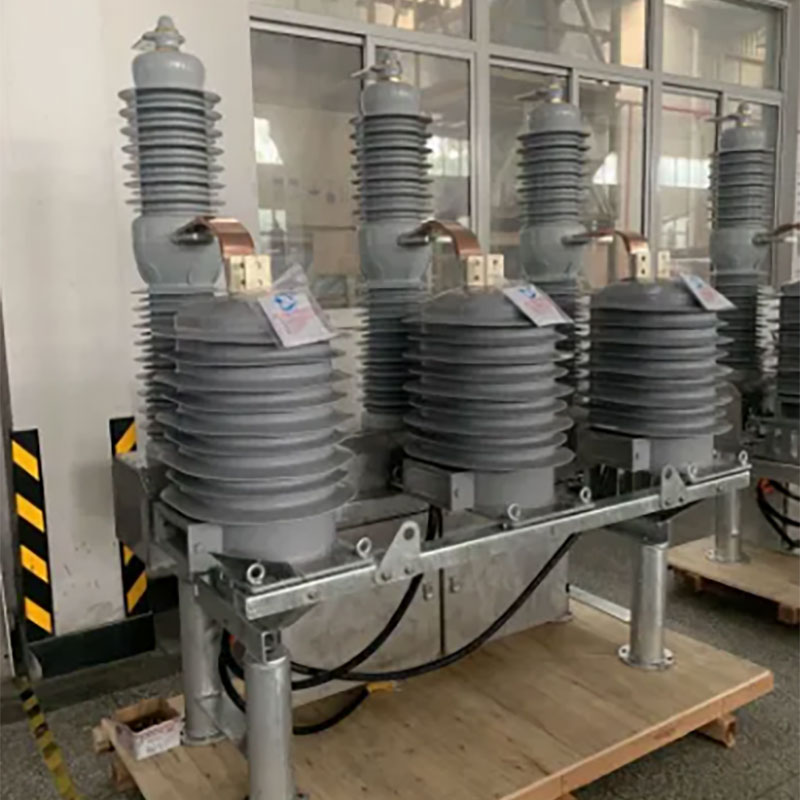

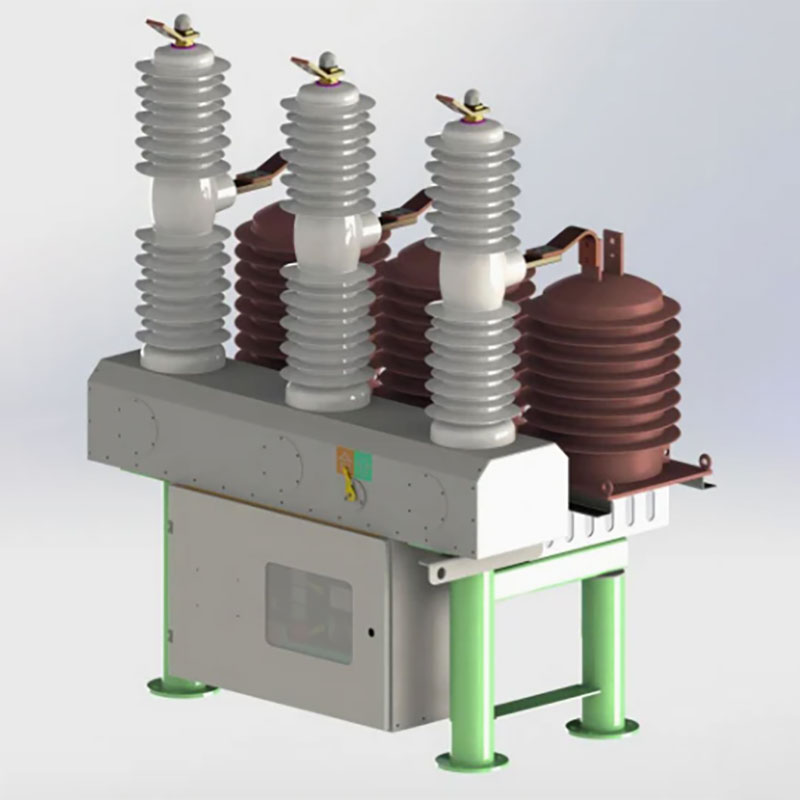

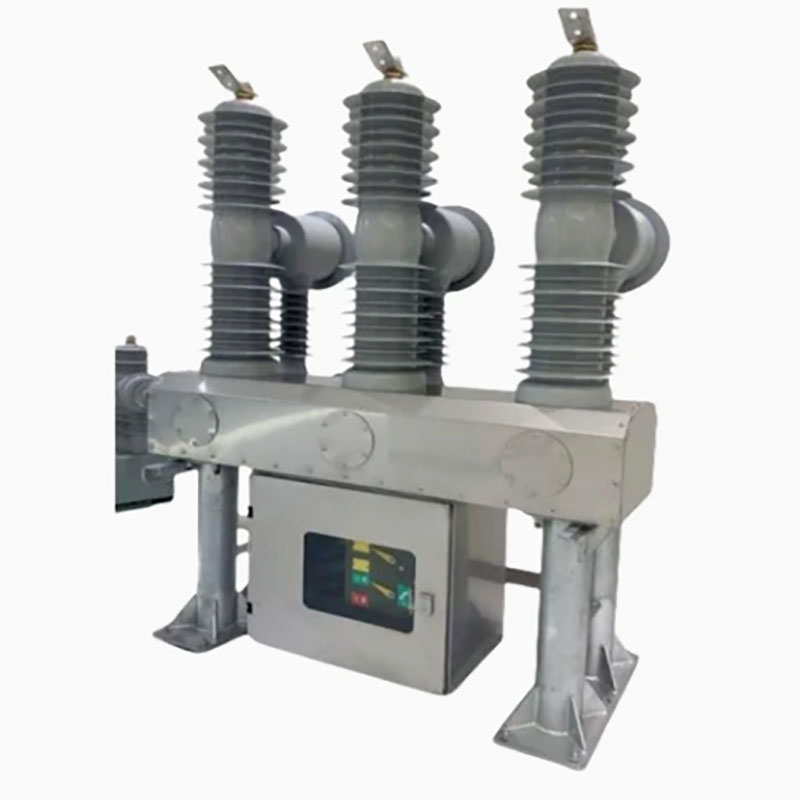

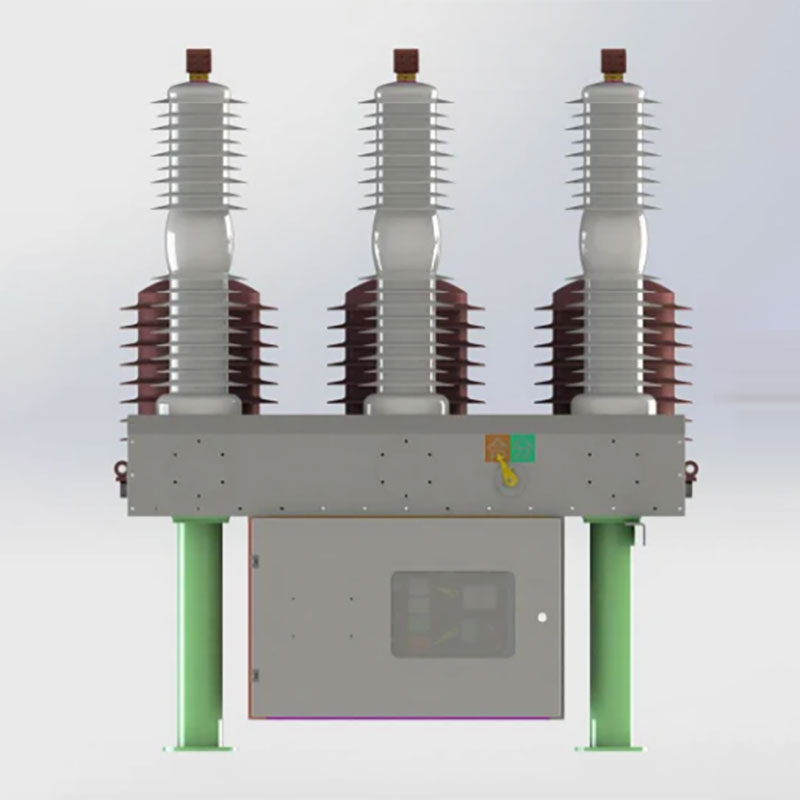

Bộ ngắt mạch chân không ngoài trời được sản xuất bởi Dahu Electric là một đơn vị phân phối ngoài trời của điện áp định mức 40,5 kV và tần suất 50 Hz, áp dụng cho phía bộ biến áp của trạm biến áp và doanh nghiệp công nghiệp và khai thác cần bảo vệ, kiểm soát và vận hành thường xuyên.

Gửi yêu cầu

Mô tả Sản phẩm

Cơ thể chính của bộ ngắt mạch có sự tuyệt chủng chân không, cấu trúc đơn giản, khả năng gián đoạn mạnh mẽ và tuổi thọ dài. Cực được làm bằng chất cách điện composite bằng nhựa / silicon epoxy, không có khí và khí SF6, bộ ngắt mạch chân không cách điện rắn này được thiết kế thân thiện với môi trường.

Sau khi sử dụng cấu trúc cách nhiệt tổng hợp, bộ ngắt mạch chân không ngoài trời đáp ứng các yêu cầu về khoảng cách không khí và khoảng cách leo trong điều kiện vận hành bình thường và giảm hiệu quả khối lượng của bộ ngắt mạch, bộ ngắt chân không vòng dẫn chính và kết nối dẫn điện động và tĩnh được lắp đặt trong hình trụ cách điện, do đó chỉ là 300mm. Các kết nối điện mạch chính là tất cả các kết nối cố định với độ tin cậy cao.

Chi tiết sản phẩm

Cơ chế mô -đun

Thiết kế cơ chế mô -đun, cấu trúc tiêu chuẩn cao;

Cơ chế dễ dàng lắp ráp / tháo rời và dễ bảo trì;

Độ tin cậy cao với số lượng phần ít hơn

Tay cầm sạc tích hợp, làm cho hoạt động thuận tiện và dễ dàng

Cực kiểu chậu

Vật liệu cách điện thân thiện với môi trường, PA66 cung cấp trọng lượng nhẹ, hiệu suất điện môi cao;

Có thể tái chế và dễ dàng xử lý sau vòng đời sản phẩm;

Chi phí hiệu quả và đáng tin cậy;

Bộ ngắt mạch chân không

Đáp ứng đầy đủ các yêu cầu của các tiêu chuẩn IEC và GB;

Hoàn thành lồng vào nhau, ngăn ngừa sai lệch và cung cấp an toàn trong hoạt động;

Thiết kế mô -đun, rút ngắn thời gian giao hàng;

Rebound mở đầu và hiệu suất tuyệt vời;

Lợi thế hiệu suất

Sản phẩm được trang bị cơ chế vận hành nam châm vĩnh cửu có thể sử dụng được, cơ chế được trang bị nam châm vĩnh cửu, bởi nam châm vĩnh cửu để cung cấp lực giữ, do đó công tắc được duy trì ở trạng thái mở và đóng, so với cơ chế hoạt động của lò xo.

Thông số kỹ thuật chính

Thông số kỹ thuật
KHÔNG.	Mục			Đơn vị	Giá trị
1	Điện áp định mức			KV	40.5
2	Xếp hạng cách nhiệt Cấp độ (mực nước biển: 1000m)	1 phút năng lượng Tính thường xuyên chịu được điện áp	Bài kiểm tra khô		95
			Thử nghiệm ướt (Trái đất ngoài cách điện)		85
		Lightning Impulse chịu đựng Điện áp (Đỉnh) 1,2/50US			200
3	Xếp hạng hiện tại			A	1600/2500
4	Tần số định mức			Hz	50/60
5	Xếp hạng ngắn dòng điện			các	31.5
6	Trình tự hoạt động định mức			O-0.3S-Co-180s- CO-180S-C
7	Xếp hạng ngắn mạch phá vỡ thời gian phá vỡ hiện tại			thời gian	20
8	Dòng đóng ngắn mạch được xếp hạng (Đỉnh)			các	80
9	Đỉnh định mức chịu được dòng điện				50
10	Xếp hạng thời gian ngắn chịu được dòng điện				31.5
11	Thời gian phá vỡ hoàn toàn			S	<0,125
12	Thời lượng ngắn mạch được xếp hạng				4
13	Cuộc sống cơ học			thời gian	10000
14	Điện áp hoạt động định mức và mạch phụ trợ được xếp hạng điện áp			V	110/220

Các thông số đặc tính cơ học của bộ ngắt mạch

KHÔNG.	Mục	Đơn vị	Giá trị
1	Liên hệ giải phóng mặt bằng	mm	18 ± 1
2	Liên hệ với Overtravel	mm	6 ± 1
3	Tốc độ mở	Bệnh đa xơ cứng	1,6 ± 0,2
4	Đóng tốc độ	Bệnh đa xơ cứng	0,8 ± 0,2
5	Tính đồng thời của ba pha mở và đóng cửa	bệnh đa xơ cứng	2
6	Khoảng cách pha	mm	680 ± 2
7	Liên hệ thời gian kết thúc thời gian nảy	bệnh đa xơ cứng	3
8	Mỗi điện trở mạch dẫn pha	Đứa bé	≤60
9	Thời gian đóng cửa	bệnh đa xơ cứng	25 ~ 60
10	Thời gian mở cửa	bệnh đa xơ cứng	20 ~ 50
11	Tần số năng lượng định mức của động cơ lưu trữ năng lượng	W	110
12	Điện áp định mức của động cơ Storae năng lượng	V	220
13	Max./min.Motor Điện áp		120%/80%
14	Đóng được đánh giá điện áp hoạt động		220
15	Max./min. Đóng điện áp hoạt động		120%/80%
16	Điện áp hoạt động mở được đánh giá		220
17	Max./min. Mở điện áp hoạt động		120%/65%

Các thông số kỹ thuật của cơ chế vận hành
KHÔNG.	Mục		Đơn vị	Giá trị
1	Xếp hạng điện áp hoạt động	Mở bộ ba	V	AC220
		Đóng Tripper		AC220
2	Đáng đánh giá	Mở bộ ba	Ω	56
		Đóng Tripper		56
3	Tần suất công suất đầu ra định mức	Mở bộ ba	W	320
		Đóng Tripper
4	Tần số công suất động cơ lưu trữ năng lượng			110
5	Điện áp định mức lưu trữ năng lượng động cơ		V	AC220
6	Thời gian lưu trữ năng lượng		S	≤10
